復合土工膜在渠道防滲工程中的應用：近年來，土工合成材料在土木工程，尤其是在防洪搶險工程中的大量應用及其成效，引起了廣大工程技術人員的高度重視。對于土工合成材料的應用技術，國家從防滲、反濾、排水、加筋、防護等方面，提出了規范性技術要求，大大加快了新材料的推廣應用步伐。該材料在灌區渠道防滲工程中得到廣泛應用，結合施工實踐，淺談復合土工膜的應用技術。
  　1、復合土工膜性能
 　 復合土工膜（復合防滲膜）分為一布一膜和兩布一膜，寬幅4-6m，重量為200—1500g/平方米，抗拉、抗撕裂、頂破等物理力學性能指標高，產品具有強度高，延伸性能較好，變形模量大，耐酸堿、抗腐蝕，耐老化，防滲性能好等特點。能滿足水利、市政、建筑、交通，地鐵、隧道、工程建設中的防滲，隔離，補強，防裂加固等土木工程需要。由于其選用高分子材料且生產工藝中添加了防老化劑，故可在非常規溫度環境中使用。常用于堤壩、排水溝渠的防滲處理，以及廢料場的防污處理。
 　 2.復合土工膜施工

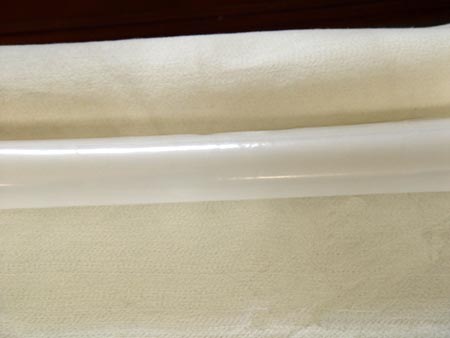

 　 復合土工膜是在薄膜的一側或兩側貼上土工布，形成復合土工膜。其形式有一布一膜、二布一膜、兩膜一布等。
 　 土工布作為土工膜的保護層，使保護防滲層不受損壞。為減少紫外線照射，增加抗老化性能，最好采用埋入法鋪設。
 　 施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，最后在所鋪的土工膜上用細砂或粘土鋪一層10cm左右過度層。砌上20-30cm塊石（或砼預制塊）作防沖保護層。施工時，應盡力避免石塊直接砸在土工膜上，最好是邊鋪膜邊進行保護層的施工。復合土工膜與周邊結構物連接應采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發生滲漏。
 　 復合土工膜的接縫處理是一個關鍵工序，直接影響防滲效果。一般接縫方式有：①搭接：搭接寬度宜大于15cm；②熱焊：宜于稍厚的土工膜基材，焊縫搭接寬度不小于5CM.(不推薦膠接,長時間水浸泡易開膠,防滲效果差.)
 　 根據多年實踐證明，土工膜厚度不小于0.25mm，太薄可能產生氣孔，且易在施工中受損而降低防滲效果。土工膜施工中，特別要注意做到鋪設不宜過緊，不得打皺，拼接要牢固。要嚴格按技術規范施工，把好準備、鋪設、拼接、檢驗和回填等五道質量關。由于復合土工膜良好的防滲效果，目前，寶雞峽灌區節水改造與續建配套項目建設中，大量采用該材料，受到了設計、建設單位的廣泛好評。<來源于水資源網,有修改.>
 　 復合土工膜特點:
　　幅寬6米，目前國內最寬復合膜
 　 抗穿刺強度高，摩擦系數大
 　 耐老化性能好，適應環境溫度范圍大
 　 優良的抗排水性能
 　 適用于水利、化工、建筑、交通、地鐵、隧道、垃圾處理場等工程
　　主要技術指標： 400 500 600 700 800 900 1000 備 注 0.25～0.35 0.3～0.5
 　 斷裂強度KN/m 5 75 100 120 140 160 180
 　 CBR頂破強力KN 11 15 19 22 25 28 30 縱橫向
 　 撕破強力KN 0.15 0.25 0.32 0.40 0.48 0.56 0.62 縱橫向
