不同厚度的土工膜對焊接設備有不同的要求，土工膜只能用小型橡膠輥、低壓低功率焊接設備焊接，只能用熱風焊槍進行修補；土工膜的厚度范圍一般為0.2毫米-3.5毫米，由于土工膜分子結構的非極性，很難粘結，所以土工膜的鋪設施工只能采用熱熔焊接。
只有土工膜較厚時，才能使用大尺寸、鋼卷、高壓、大功率的焊接設備，修復時才能使用擠壓焊機。因此，施工中使用的設備類型由土工膜的厚度決定。土工膜厚度的分水嶺一般為1.0毫米，如果厚度大于1.0毫米，將選用大中型焊工。如果厚度小于此值，將只選擇小型焊接機。
工程中常用的薄土工膜有0.3毫米、0.5毫米、0.75毫米和1.0毫米以下的所有土工膜，施工中使用的焊接設備大多由國產小型焊機和相應的熱風焊槍組成。對于薄土工膜大面積焊接的長直焊縫，使用國產小型熱楔焊機可以保證焊接效果。
厚土工膜焊接設備由1.0毫米、1.2毫米、1.5毫米、2.0毫米、2.5毫米等工程中常用的土工膜組成。施工中使用的焊接設備大多是進口大中型焊機和相應的熱風焊槍。

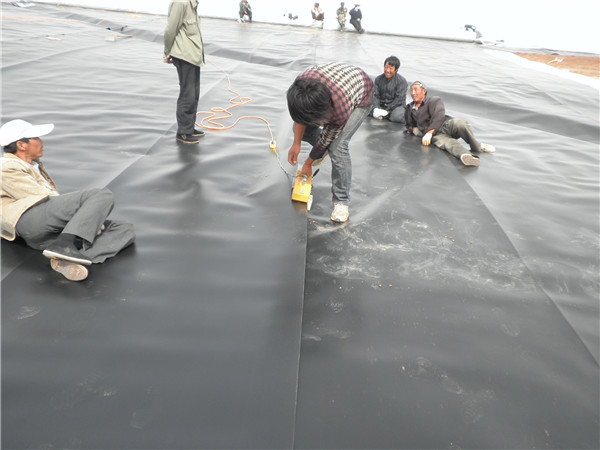

熱鍥焊機焊接工序分為：調節壓力設定溫度設定速度焊縫搭接檢查裝膜入機啟動馬達加壓焊接。
2.接縫處不得有油污、灰塵，hdpe土工膜的搭接段面不應夾有泥沙等雜物，當有雜物時必須在焊接前清理干凈。
3.每天焊接開始時，必須在現場先試焊一條0.9mm×0.3mm的試樣，搭接寬度不小于10cm,并用拉力機現場進行剝離和剪切試驗，試樣合格后，便可用當時調整好的速度、壓力、溫度進行正是焊接。試樣上需標明日期、時刻、環境溫度。熱鍥焊機在焊接過程中，需隨時注意焊機的運行情況，要根據現場的實際情況對速度和溫度進行微調。
4.焊縫要求整齊、美觀、不得有滑焊、跳走現象。
5.在遇上土工膜長度不夠時，需要長向拼接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應成t字型，不得十字交叉。
6.相鄰土工膜焊縫應盡量錯縫搭接，膜塊間形成的結點，應為t字型，盡量減少十字型，縱模向焊縫交點處應用擠壓焊機加強
